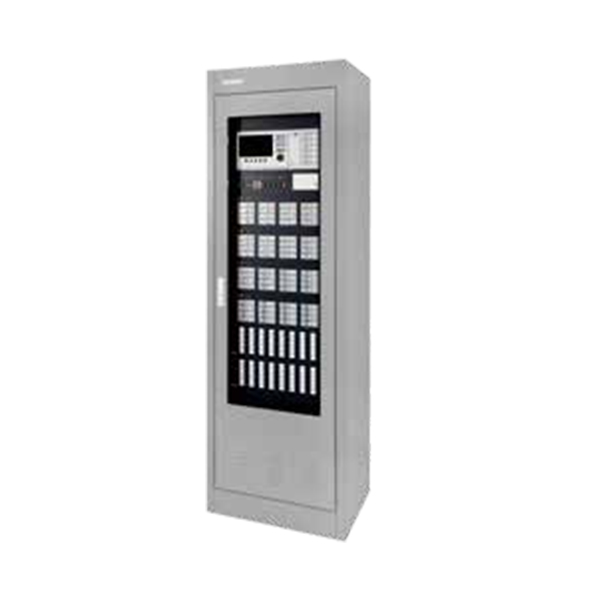

立柜控制器
FC726S-GQ立柜控制器产品简介
• 符合国家标准 GB4717-2024《火灾报警控制器》和GB16806-2006《消防联动控制系统》。
• 全中文菜单，控制器提供大尺寸彩色液晶显示器（LCD），能容纳更多内容的显示，便于调试和操作。
• 单台控制器支持多达 20 条回路，zui大容量 4,000 地址点。回路总线为有极性两总线。
• 控制器支持网络总线，支持多达 64 台（CAN）/200 台（Ethernet）控制器联网，系统总容量高达 100,000 地址点；网络总线（CAN）建议使用 Ø≥1.0 mm2 的双绞线，zui远距离 1000 米。
• 控制器支持火灾显示设备总线（CAN总线），zui多可接 64 台火灾显示设备；火灾显示设备总线建议使用 Ø≥1.0mm2 的双绞线，zui远距离 1000 米。
• 6 通道联动盘；控制器可连接 4 个扩展联动盘，每个扩展联动盘带有 16 通道（每通道输出：40mA@24VDC）。
• 可连接 2 个总线盘，每个总线盘带有 64 总线控制通道，每个通道可通过编程控制一个或多个输出通道。
• 一路声光控制电路（0.5A @24VDC）。
• 2 路可编程输入/输出接口（输出：40mA@24VDC，可通过编程设置为总报警和总故障输出等；输入：干接点）。
• 多达 5 路（其中 3 路通过扩展接口）RS485 通讯接口，可根据需要配置图形显示装置接口和子系统接口，zui多可支持5台图形显示装置。
• 采用高性能工业级双核 CPU 平台和超大的存储空间（高达1.2G 的主频/1G RAM/8G EMCC）。
• 提供强大、全面的历史事件记录能力；控制器可记录 100,000 条的历史记录，单独保存火警记录 20,000条 ；提供灵活的记录查看和打印功能。
• 提供菜单-热键结合的人机交互模式。
• 提供图形化实时查看回路状态和回路设备状态的功能，提供图形化查看回路实际连接设备的功能，方便安装及运行期间故障排查及快速查看系统状态。
• 系统采用全新的调试工具和方法，采用图形化的配置方法，简化调试流程；采用“组”编程方式，同用途的设备可分配到同一个“组”中进行编程，简化逻辑关系，节省编程时间。
• 提供调整探测灵敏度的功能，可根据环境的需要调整灵敏度，结合系统自动补偿功能，提高火灾报警的可靠性。
• 回路采用西门子全球统一总线技术，具有为设备供电和双向通讯的功能，稳定可靠；回路可配置为环路或支路方式，应用灵活。
• 每块回路卡配有独立的接口保护模块。
• 提供升级的网络安全保护。控制器的设计遵循国际相关网络安全标准，提供全方位的网络安全保护；采用数字签名技术及硬件安全启动技术，保证系统软件的安全和完整。
FC726S-GQ立柜控制器产品简介
• 符合国家标准 GB4717-2024《火灾报警控制器》和GB16806-2006《消防联动控制系统》。
• 全中文菜单，控制器提供大尺寸彩色液晶显示器（LCD），能容纳更多内容的显示，便于调试和操作。
• 单台控制器支持多达 20 条回路，zui大容量 4,000 地址点。回路总线为有极性两总线。
• 控制器支持网络总线，支持多达 64 台（CAN）/200 台（Ethernet）控制器联网，系统总容量高达 100,000 地址
点；网络总线（CAN）建议使用 Ø≥1.0 mm2 的双绞线，zui远距离 1000 米。
• 控制器支持火灾显示设备总线（CAN总线），zui多可接 64 台火灾显示设备；火灾显示设备总线建议使用 Ø≥1.0mm2 的双绞线，zui远距离 1000 米。
• 6 通道联动盘；控制器可连接 4 个扩展联动盘，每个扩展联动盘带有 16 通道（每通道输出：40mA@24VDC）。
• 可连接 2 个总线盘，每个总线盘带有 64 总线控制通道，每个通道可通过编程控制一个或多个输出通道。
• 一路声光控制电路（0.5A @24VDC）。
• 2 路可编程输入/输出接口（输出：40mA@24VDC，可通过编程设置为总报警和总故障输出等；输入：干接点）。
• 多达 5 路（其中 3 路通过扩展接口）RS485 通讯接口，可根据需要配置图形显示装置接口和子系统接口，zui多可支持5台图形显示装置。
• 采用高性能工业级双核 CPU 平台和超大的存储空间（高达1.2G 的主频/1G RAM/8G EMCC）。
• 提供强大、全面的历史事件记录能力；控制器可记录 100,000 条的历史记录，单独保存火警记录 20,000条 ；提供灵活的记录查看和打印功能。
• 提供菜单-热键结合的人机交互模式。
• 提供图形化实时查看回路状态和回路设备状态的功能，提供图形化查看回路实际连接设备的功能，方便安装及运行期间故障排查及快速查看系统状态。
• 系统采用全新的调试工具和方法，采用图形化的配置方法，简化调试流程；采用“组”编程方式，同用途的设备可分配到同一个“组”中进行编程，简化逻辑关系，节省编程时间。
• 提供调整探测灵敏度的功能，可根据环境的需要调整灵敏度，结合系统自动补偿功能，提高火灾报警的可靠性。
• 回路采用西门子全球统一总线技术，具有为设备供电和双向通讯的功能，稳定可靠；回路可配置为环路或支路方式，应用灵活。
• 现场设备通过编码器编址调试。
• 每块回路卡配有独立的接口保护模块。
• 提供升级的网络安全保护。控制器的设计遵循国际相关网络安全标准，提供全方位的网络安全保护；采用数字签名技术及硬件安全启动技术，保证系统软件的安全和完整。
性能参数
| 项目 | 参数 |
安装回路卡zui大数目（每块回路卡支持两条回路） | 10 |
| 安装现场部件zui大数目 | 4000 |
| LCD 显示屏 | 分辨率 ：1024×600 TFT 真彩 1600 万色 |
| 主板可编程输入 / 输出 | 2 路 |
联动盘直接手动控制开关zui大数量 | 70 路 |
总线盘直接手动控制开关zui大数量 | 128 路 |
声光报警路数（0.5A @24VDC） | 1 路 |
| zui大历史记录 | 100,000 条 |
| 控制器组网zui远距离 | 1000 米 |
| 控制器网络zui大连接数量 | 64 ~ 200 台 |
控制器连接火灾显示设备zui远距离 | 1000 米 |
每台控制器可连接火灾显示设备zui多台数 | 64 台 |
| 备用电池 | (12VDC / 33Ah) ×2 |
| 通讯接口 | 以太网接口 |
| 输入电压 | 220VAC，50Hz |
| 电源容量 | 10A@24VDC |
| 外形尺寸（单位 ：mm） | 1803 (高) × 600 (宽) × 453 (深) |
| 电池尺寸（单位 ：mm） | 160×175×130 |
| 重量（不含电池） | 78 kg |
| 主电输入保险规格 | 6.3 A / 250 V |
| 备电输入保险规格 | 15 A |
| 电池组保险规格 | 15 A / 250 V |
| 纽扣电池型号 | CR2032 |
| 工作温度 | 0 ~ +40 ºC |
| 贮存温度 | –10 ~ +50 ºC |
| 相对湿度 | ≤ 95%（无冷凝）（40±2 ºC） |
| 环境要求 | 室内 / 干燥 |
| 产品型号 | 描述 | 订购编号 |
| FC726S-GQ-1 | 火灾报警控制器 (2回路 ) | 104561452 |
| FC726S-GQ-2 | 火灾报警控制器(2回路+1联动盘) | 104561451 |

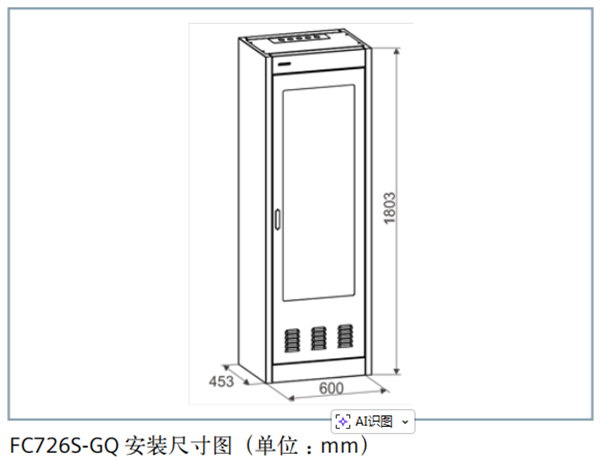

外形尺寸

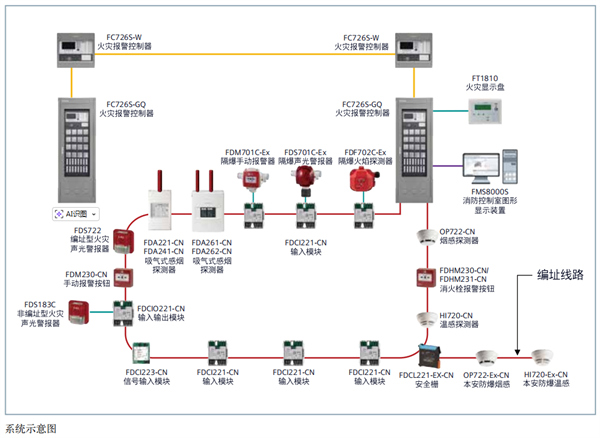

系统结构
• 系统可以自由组网，zui多可以由 64 ~ 200 台 FC726S-GQ 系列控制器组网，可以定义其中任意一台在监控自身所带的现场部件的同时，再监控其他的控制器。
• 通过编程，可实现多机系统的跨机联动。
性能参数

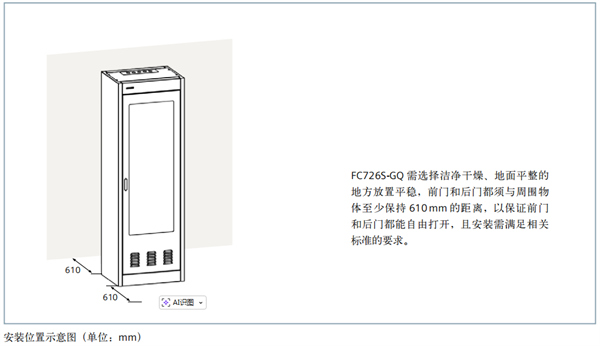

安装过程
