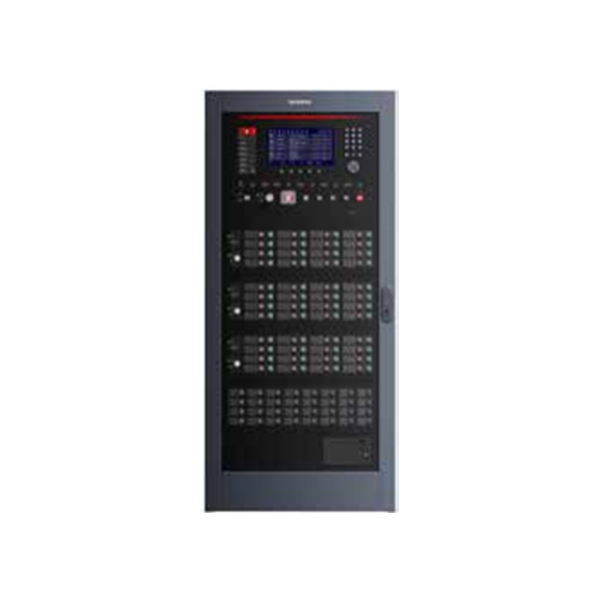

FC726S控制器
FC726S控制器产品简介
• 符合国家标准 GB4717-2024《火灾报警控制器》和GB16806-2006《消防联动控制系统》。
• FM，UL认证。
• 符合国家标准 GB 4717-2024《火灾报警控制器》和 GB 16806-2006《消防联动控制系统》。
• 符合欧洲标准 EN54-2，EN54-4 以及国际安全标准IEC62368-1。
• 单台控制器支持多达 20 条回路，zui大容量 5040 地址点。
• 支持壁挂，立柜安装。
• 回路总线支持有极性和无极性两总线。极性回路总长 5000米，无极性线路zui远点 4280 米。建议使用线径 ≥1.0 mm2 的双绞线。
• 支持工业以太网联网，支持多达 200 台控制器联网，系统总容量高达 100,000 地址点；网络介质可选双绞线，网线及光纤。
• zui多可接 64 台火灾显示设备；火灾显示设备总线建议使用线径 ≥1.0mm2 的双绞线，zui远距离 1500 米。
• zui多可连接 4 个联动盘，每个联动盘带有 16 通道（每通道输出：40mA @ DC24V；输入：干接点）。
• zui多可连接 4 个总线盘，每个总线盘带有 32 个总线控制通道，每个通道可通过编程控制一个或一组输出通道。
• 带有一路声光控制电路（0.5A @ DC24V）。
• 带有一路专用故障输出（0.5A@DC24V，干接点）。即使在控制器完全掉电的情况下，仍可提供故障输出。
• 带有 2 路可编程输入/输出接口（输出：40mA@DC24V，可通过编程设置为总报警和总故障输出等；输入：干接点）。
• 带有多达 4 路（其中 2 路通过扩展接口）RS485 通讯接口，可根据需要配置图形显示装置接口和子系统接口。
• 采用高性能工业级双核 CPU 平台和超大的存储空间（高达1.2G的主频/1G RAM/8G EMMC），保证了控制器快速响应和超强的逻辑处理能力。
• 提供强大、全面的历史事件记录能力，可记录运行中发生的全部事件；控制器可记录高达 100,000 条的历史记录，单独保存火警记录可达20,000 条；控制器提供灵活的记录查看和打印能力，并提供记录的导出功能，便于系统的调试和维护。
• 提供大尺寸彩色液晶显示器（LCD），能容纳更多内容的显示，便于调试和操作。
• 提供菜单-热键结合的人机交互模式，操作更加方便快捷。
• 提供图形化实时查看回路状态和回路设备状态的功能，同时提供图形化查看回路实际连接设备的功能，方便安装及运行期间故障排查及快速查看系统状态，提高调试效率。
• 系统采用全新的配置调试工具和方法，采用图形化的配置方法，大大简化了调试的流程；系统采用“组”编程方式，同用途的设备可分配到同一个“组”中进行编程，简化逻辑关系，节省编程时间。
• 提供调整探测灵敏度的功能，可根据环境的需要调整灵敏度，结合系统自动补偿功能，极大提高火灾报警的可靠性。
• 回路采用西门子全球统一总线技术，具有为设备供电和双向通讯的功能，稳定可靠；回路可配置为环路或支路方式，应用灵活。
• 采用结构化、模块化的设计，现场安装、调试、维护方便，降低调试维护难度和成本。
• 具有加强的抗干扰设计和保护设计，同时每块回路卡配有独立的接口保护模块，便于现场维护。
• 提供升级的网络安全保护。控制器的设计遵循国际相关网络安全标准，提供全方位的网络安全保护；控制器采用数字签名技术及领先的硬件安全启动技术，保证系统软件的安全和完整。
FC726S控制器产品简介
• 符合国家标准 GB4717-2024《火灾报警控制器》和GB16806-2006《消防联动控制系统》。
• FM，UL认证。
• 符合国家标准 GB 4717-2024《火灾报警控制器》和 GB 16806-2006《消防联动控制系统》。
• 符合欧洲标准 EN54-2，EN54-4 以及国际安全标准IEC62368-1。
• 单台控制器支持多达 20 条回路，zui大容量 5040 地址点。
• 支持壁挂，立柜安装。
• 回路总线支持有极性和无极性两总线。极性回路总长 5000米，无极性线路zui远点 4280 米。建议使用线径 ≥1.0 mm2 的双绞线。
• 支持工业以太网联网，支持多达 200 台控制器联网，系统总容量高达 100,000 地址点；网络介质可选双绞线，网线及光纤。
• zui多可接 64 台火灾显示设备；火灾显示设备总线建议使用线径 ≥1.0mm2 的双绞线，zui远距离 1500 米。
• zui多可连接 4 个联动盘，每个联动盘带有 16 通道（每通道输出：40mA @ DC24V；输入：干接点）。
• zui多可连接 4 个总线盘，每个总线盘带有 32 个总线控制通道，每个通道可通过编程控制一个或一组输出通道。
• 带有一路声光控制电路（0.5A @ DC24V）。
• 带有一路专用故障输出（0.5A@DC24V，干接点）。即使在控制器完全掉电的情况下，仍可提供故障输出。
• 带有 2 路可编程输入/输出接口（输出：40mA@DC24V，可通过编程设置为总报警和总故障输出等；输入：干接点）。
• 带有多达 4 路（其中 2 路通过扩展接口）RS485 通讯接口，可根据需要配置图形显示装置接口和子系统接口。
• 采用高性能工业级双核 CPU 平台和超大的存储空间（高达1.2G的主频/1G RAM/8G EMMC），保证了控制器快速响应和超强的逻辑处理能力。
• 提供强大、全面的历史事件记录能力，可记录运行中发生的全部事件；控制器可记录高达 100,000 条的历史记录，单独保存火警记录可达20,000 条；控制器提供灵活的记录查看和打印能力，并提供记录的导出功能，便于系统的调试和维护。
• 提供大尺寸彩色液晶显示器（LCD），能容纳更多内容的显示，便于调试和操作。
• 提供菜单-热键结合的人机交互模式，操作更加方便快捷。
• 提供图形化实时查看回路状态和回路设备状态的功能，同时提供图形化查看回路实际连接设备的功能，方便安装及运行期间故障排查及快速查看系统状态，提高调试效率。
• 系统采用全新的配置调试工具和方法，采用图形化的配置方法，大大简化了调试的流程；系统采用“组”编程方式，同用途的设备可分配到同一个“组”中进行编程，简化逻辑关系，节省编程时间。
• 提供调整探测灵敏度的功能，可根据环境的需要调整灵敏度，结合系统自动补偿功能，极大提高火灾报警的可靠性。
• 回路采用西门子全球统一总线技术，具有为设备供电和双向通讯的功能，稳定可靠；回路可配置为环路或支路方式，应用灵活。
• 采用结构化、模块化的设计，现场安装、调试、维护方便，降低调试维护难度和成本。
• 具有加强的抗干扰设计和保护设计，同时每块回路卡配有独立的接口保护模块，便于现场维护。
• 提供升级的网络安全保护。控制器的设计遵循国际相关网络安全标准，提供全方位的网络安全保护；控制器采用数字签名技术及领先的硬件安全启动技术，保证系统软件的安全和完整。
性能参数
| 项目 | 参数 |
安装回路卡zui大数目（每块回路卡支持两条回路） | 10 |
| 安装现场部件zui大数目 | 5040 |
| LCD 显示屏 | 分辨率：1024*600 TFT 真彩 1600 万色 |
| 主板可编程输入 / 输出 | 2 路 |
联动盘直接手动控制开关zui大数量 | 64 路 |
总线盘直接手动控制开关zui大数 | 128 路 |
声光报警路数 (0.5A @ DC24V) | 1 路 |
| zui大历史记录 | 100,000 条 |
控制器zui大连接数量（以太网连接） | 200 台 |
控制器zui大连接数量（CAN总线连接） | 64 台 |
| 控制器 CAN 组网zui远距离 | 1000 米 |
| 控制器连接火灾显示设备zui远距离 | 1500 米 |
每台控制器可连接火灾显示设备zui多台数 | 64 台 |
| 调试通讯接口 | 以太网接口 |
| 电源参数 | |
| 额定电压 | AC110V~240V |
| 频率 | 50/60Hz |
| 额定功率 | 320W |
| 电源交流保险丝 | AC250V / 4A |
| 电源直流保险丝 | AC250V / 12.5A |
| 直流额定工作电流 1) | 6A |
| 直流zui大输出电流 | 9.5A |
| 交流额定工作电流 | 2A |
| 交流zui大工作电流 | 2.9A |
| 电池参数 | |
| 备用电池类型 | 密封铅酸蓄电池 |
| 备用电池型号 | DJW12-33 |
| 备用电池规格 | (DC12V / 33Ah) ×2 |
| 纽扣电池型号 | CR2032 |
| 机械参数 | |
| 外形尺寸（单位 ：mm） | 977 ( 高 ) × 440 ( 宽 ) × 270 ( 深 ) |
| 电池尺寸（单位 ：mm） | 160 × 175 × 130 |
| 重量（不含电池） | 31kg |
| 环境参数 | |
| 工作温度 | -10 ~ +40 ºC |
| 贮存温度 | 10 ~ +50 ºC |
| 相对湿度 | ≤ 95%（无冷凝）（40±2 ºC） |
| 环境要求 | 室内 / 干燥 |
| 海拔高度 | 3000 米 |
| 产品型号 | 描述 | 订购编号 |
| FC726S-A1 | 火灾报警控制器（2 回路，16 路联动盘） | 105071610 |
| FCI3001-A1 | 回路卡（2 回路） | 105071618 |
| FP2017-G1 | 电源 | 105071609 |
| FCO7310-B1 | 扩展联动盘 16 路 | 105071608 |
| FCO7320-B1 | 扩展总线盘 32 路 | 105071607 |
| FTO3006-A1 | 打印机 | 105071606 |
| FCA3001-A1 | 扩展 485 卡 | 105071604 |
| FN3006-A1 | SPE 卡（双绞线网卡） | 105071603 |
| FN3030-A1 | Modbus 网关 | 105071602 |
| FCA3035-A1 | NFC 用户卡 | 105071601 |
| FHA3001 | 柜机安装套件 | 105071600 |

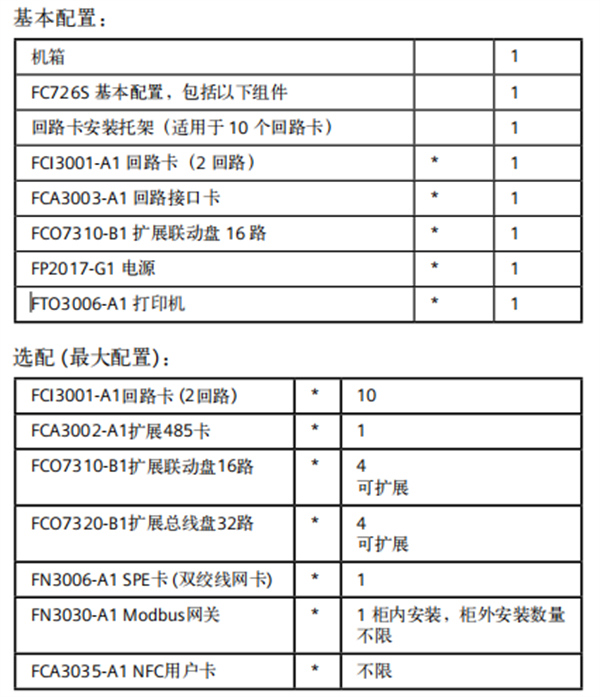

订购配置详情
备注：
• 标记“ * ”的部件可单独订购。
• (1) 考虑到运输时易损坏，随控制器一起发货，但电池为单独包装，需现场手工装配。zui大配置仅指此部件扩充的zui大数量，并非所有选配部件数量总和。
外形尺寸

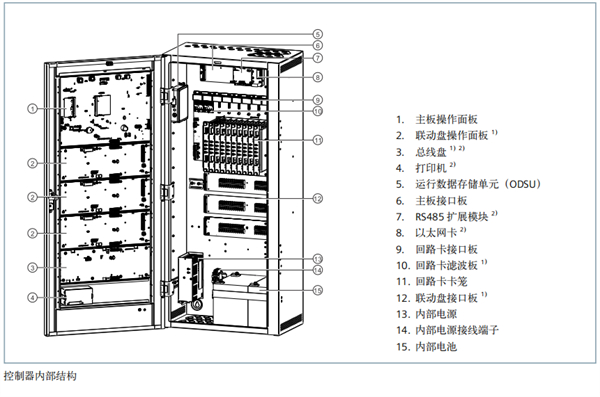

内部结构

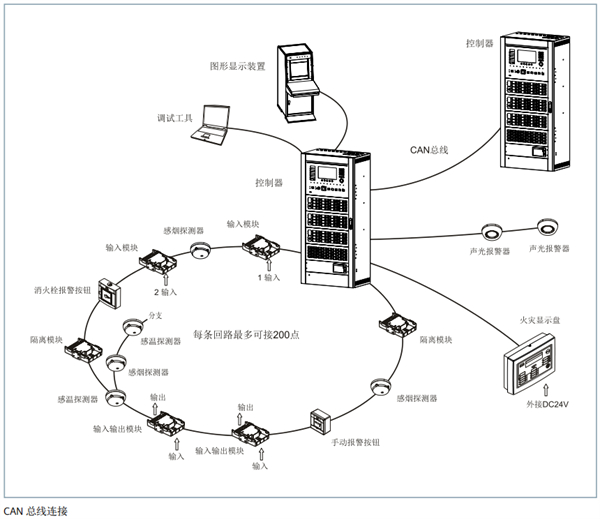

系统结构
支持两种网络连接方式：
• 以太网：zui多可支持 200 台 FC726S 系列控制器组网。
• CAN 总线：zui多可支持 64 台 FC726S 系列控制器组网。
用户可定义其中任意一台在监控自身所带的现场部件的同时，再监控其他的控制器。通过编程，可实现多机系统的跨机联动。

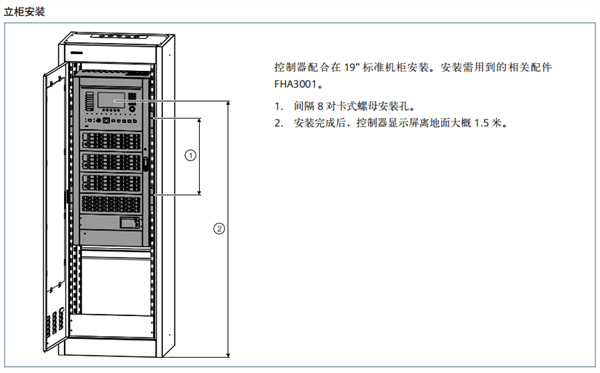

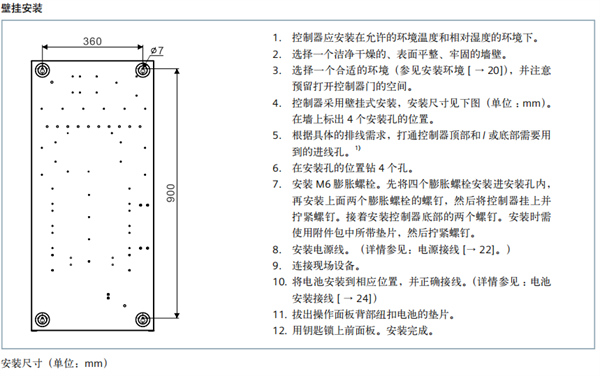

安装过程
