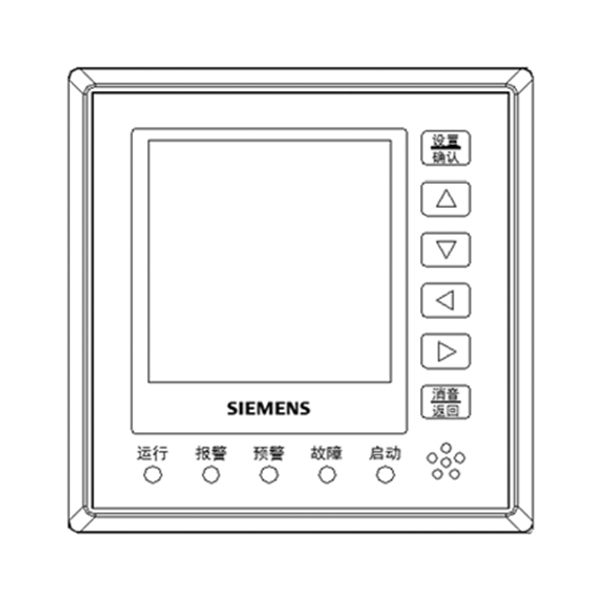

组合式电气火灾监控探测器
• 内置高性能 MCU，采用高效算法和低功耗技术
• 具备在线自检测和校正功能，可以精确测量当前参数值，并对一定范围内的异常进行自校正
• 键盘操作直接设置地址，方便工程调试和维护
• 剩余电流检测回路可配置为过电流检测
• 45 °C 到 140 °C 任意级报警温度设置
• 300mA 到 1000mA 任意级报警剩余电流设置
• LED 灯指示工作状态
• LCD 显示，可查看实时测量值，报警值以及地址编号信息
• 传感器 / 互感器输入开 / 短路监视
• 1 路报警输出控制 2A @24VDC
• 使用成熟总线技术，通讯稳定可靠，布线简便，可直接安装在干燥环境
产品详情
• 内置高性能 MCU，采用高效算法和低功耗技术
• 具备在线自检测和校正功能，可以精确测量当前参数值，并对一定范围内的异常进行自校正
• 键盘操作直接设置地址，方便工程调试和维护
• 可外接 8 个剩余电流互感器 +4 路温度传感器
• 剩余电流检测回路可配置为过电流检测
• 45 °C 到 140 °C 任意级报警温度设置
• 300mA 到 1000mA 任意级报警剩余电流设置
• LED 灯指示工作状态
• LCD 显示，可查看实时测量值，报警值以及地址编号信息
• 传感器 / 互感器输入开 / 短路监视
• 1 路报警输出控制 2A @24VDC
• 使用成熟总线技术，通讯稳定可靠，布线简便，可直接安装在干燥环境
产品参数
| 工作电压 | 187-242VAC，50Hz |
| 工作电流 | < 20 mA |
| 总线电压 | 15 … 28 VDC |
| 报警温度 | 45°C ～ 140°C 可设 |
| 报警剩余电流 | 300~1000mA 可设 |
| 支持互感器及阈值 | EDR521-R1:300~1000mA 可设 EDR521-R2:300~1000mA 可设 EDR521-R4:300~1000mA 可设 EDR522-S4:300~1000mA 可设 EDR522-S6:300~1000mA 可设 EDR522-SA:300~1000mA 可设 |
| 与互感器的连线 | 2m，2*1.0~2.0 mm² 双绞线 |
| 响应时间 | ＜ 3S |
输出 - 容量 | 2 A @ 24 VDC |
| 工作温度 | -10 … +40 °C |
| 贮存温度 | –20 … +75 °C |
| 相对湿度 | ≤ 95 % rel. |
| 通讯协议 | 无极性二总线 |
| 接线端子 | 1.0 … 1.5 mm² |
颜色 - 外壳 | 白色，RAL 9010 |
