气式感烟探测器
• 特别适用于点型火灾探测器无法安装或安装受限制的情况下
• 带有采样孔的封闭采样管道系统不断地抽取受检测空间的空气，空气被输送到检测室经由内置探测腔对烟雾颗粒进行分析
• 探测器的灵敏度可以调节设置
• 满足国家标准 GB15631-2008《特种火灾探测器》
• 专利技术
• 可接入 FC726 火灾报警控制器探测回路（通过 FDCC221S）
• 应用双波长（蓝、红外）光学检测
• 通过 USB 端口或 FDCC221S 通讯模块进行配置（可选）
• 扩展了对空气颗粒的早期检测光谱范围
• 可配置报警阀值
• 独特的防尘检测腔
• 直观的前端显示屏（观察气流和烟雾浓度）
• 标定烟雾浓度和气流
• 多样化的事件日志功能
• 支持离线 / 在线配置
• 支持干接点、4 ~ 20 mA 等多种输出模式
• 净化功能（仅 FDA241-CN）
• 固件现场升级

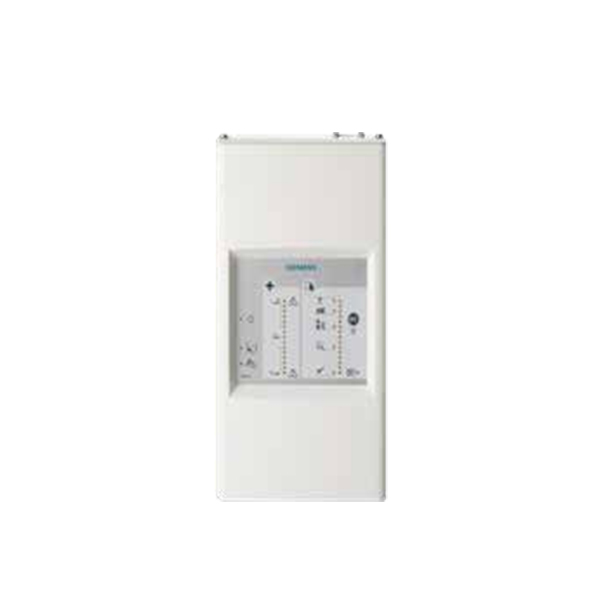

FDA241-CN吸气式感烟探测器产品介绍
• 特别适用于点型火灾探测器无法安装或安装受限制的情况下
• 带有采样孔的封闭采样管道系统不断地抽取受检测空间的空气，空气被输送到检测室经由内置探测腔对烟雾颗粒进行分析
• 探测器的灵敏度可以调节设置
• 满足国家标准 GB15631-2008《特种火灾探测器》
• 专利技术
• 可接入 FC726 火灾报警控制器探测回路（通过 FDCC221S）
• 应用双波长（蓝、红外）光学检测
• 通过 USB 端口或 FDCC221S 通讯模块进行配置（可选）
• 扩展了对空气颗粒的早期检测光谱范围
• 可配置报警阀值
• 独特的防尘检测腔
• 直观的前端显示屏（观察气流和烟雾浓度）
• 标定烟雾浓度和气流
• 多样化的事件日志功能
• 支持离线 / 在线配置
• 支持干接点、4 ~ 20 mA 等多种输出模式
• 净化功能（仅 FDA241-CN）
• 固件现场升级
技术数据 FDA241- CN
电源 | ||
工作电压 | DC 19 ~ 30V | √ |
工作电流 | @ 24 VDC | |
正常状态 | 正常状态 ：150 mA 报警状态 ：250 mA | √ |

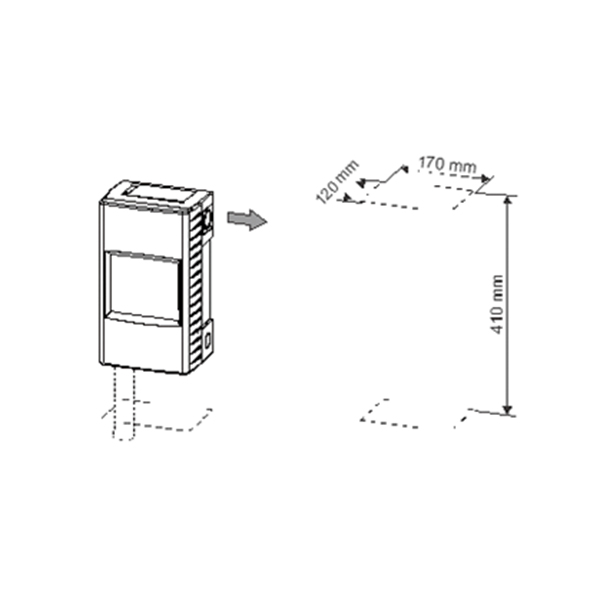

外形尺寸 (W×H×D) | 162×283×120 mm | √ |
重量 | 1.5 kg | √ |
防护等级 | IP30 | √ |
安装 | 立式，倒置 | √ |
运行条件 | ||
工作环境 | -20 ~ +60 ºC | √ |
存储温度 | -30 ~ +70 ºC | √ |
湿度 | 5 ~ 95% ( 无冷凝 ) | √ |
声级 | 正常运行时 1 米距离 蜂鸣器 | <41 dbA >53 dbA |
采样管网 | ||
采样管Z大长度 | 单管长度 支管长度 | 60 m 2×60 m |
进气 / 排气管 | 内径 21 mm ID – 外径 25 mm O | |
输入输出 | ||
报警输出 2.0A@DC 30V ( Z大 ) | 常开 / 常闭继电器 | 4 个 |
故障输出 | 1 个 | |
净化操作输出 | 1 个 | |
灰尘浓度输出 | 1 个 | |
USB | 1 个 | |

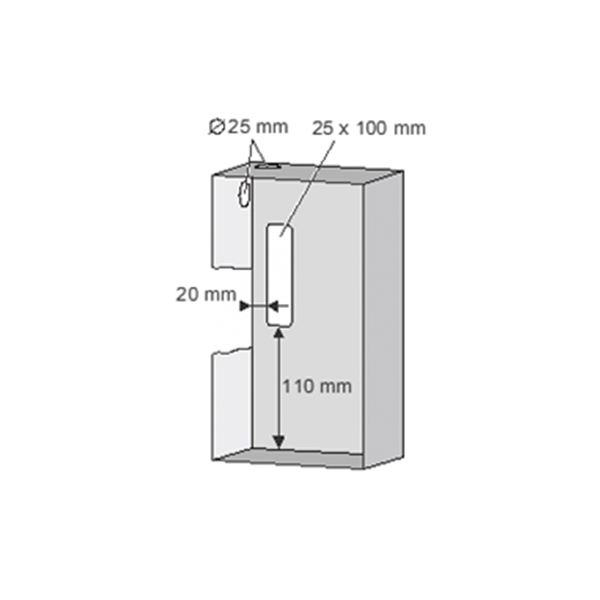

接线入口 | 后部 10cm×2.5 cm 或上部 | |
接线端子 | 0.2 ~ 2.5 m㎡(30 ~ 12 AWG) | |
报警阀值 | ||
火警 1，预警，警告 | 0,03 ~ 2,0 % obs/m | |
火警 | 2 2.0 ~ 20 % obs/m | |
标准 | EN 54-20 Class A, B, C GB15631-2008 | |
订购编号 | FDA241-CN 101685781 | |
可选配件
型号 | 订购编号 | |
ASD 控制器通讯模块 | FDCC221S | 101685814 |
ASD 外置过滤盒 | FDAZ292 | 102070547 |
ASD过滤盒替换套装 | FDAZ292-AA | 102070548 |
