消防设备电源监控系统
• 符合国家标准 GB 28184-2011《消防设备电源监控系统》
• 采用 PBUS 两总线通讯接口
• 信号线采用无极性设计，且具有短路保护功能
• 全中文液晶显示，操作简单
• 内置大容量数据存储器，可分类存储开关机记录、故障记录、供电中断记录及其他事件记录，断电仍可保存
• 可实现过压、欠压、缺相、错相、过流、供电中断等故障检测
• 符合国家标准 GB 28184-2011《消防设备电源监控系统》
• 采用 PBUS 两总线通讯接口
• 信号线采用无极性设计，且具有短路保护功能
• 全中文液晶显示，操作简单
• 内置大容量数据存储器，可分类存储开关机记录、故障记录、供电中断记录及其他事件记录，断电仍可保存
• 可实现过压、欠压、缺相、错相、过流、供电中断等故障检测
• 自带两组可编程外控输出，可手动控制输出
• 支持微型打印机，实时打印系统监控记录
• 模块化设计、操作简便
• 现场部件可通过监控器、编码器或传感器按键设定地址，方便工程调试
技术参数 | |
检测对象 | 交流电压、交流电流 |
工作电压 | AC 220 V±15%/50 Hz |
容量 | 200、400、600、800、1000 点位 |
功耗 | 15 W |
备用电池 | 铅酸蓄电池 DC 12 V/7 Ah 两只 |
安装方式 | 壁挂式 |
温度 | -10 ~ 50 ºC |
环境湿度 | 10% ~ 95% RH（非凝露） |
通讯方式 | PBUS 总线通讯 |
显示方式 | TFT 图形化中文液晶显示 |
报警方式 | 声光报警 |
报警输出 | 内置两组可编程外控输出 |
触点容量 | 2 A/DC 24 V 或 1 A/AC 220 V |
电源输出 | 内置一组电压输出，容量 DC 24 V/0.5 A |
传输距离 | 1,500 m（RVS 2×1.5 mm2） |
外形尺寸 | 435×126×578 mm（长 × 宽 × 高） |
上位机通讯接口 | 1 路 RS232 和 1 路 RS485 |
执行标准 | GB 28184-2011 |
历史记录 | 10000 条 |

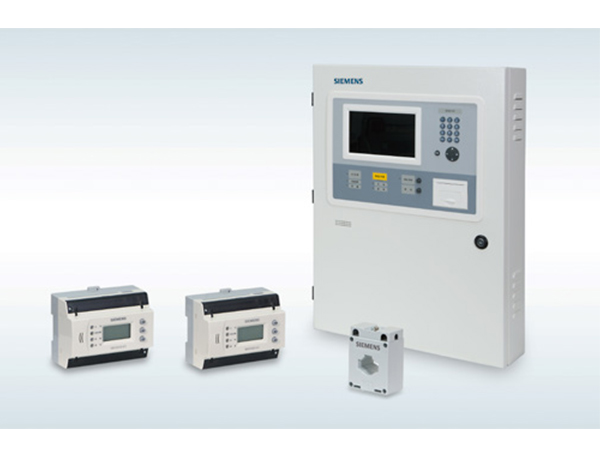

产品家族 | |
型号 | 产品描述 |
SC521-G1 | 消防设备电源状态监控器 |
SDCI5201-G1 | 电压信号传感器（单相） |
SDCI5202-G1 | 电压/电流信号传感器（单相） |
SDCI5211-G1 | 电压信号传感器（3 相） |
SDCI5212-G1 | 电压/电流信号传感器（3 相） |
SDCI5213-G1 | 电压信号传感器（2 路 3 相） |
SDCI5214-G1 | 电压/电流信号传感器（2 路 3 相） |
SDCL5201-G1 | |
SDCL5202-G1 | |
SA5201-G1 | 电源 |
SDCI5221-G1 | 电流互感器（电流比：100/1 A) |
SDCI5222-G1 | 电流互感器（电流比：200/1 A) |
SDCI5223-G1 | 电流互感器（电流比：400/1 A) |
SDCI5224-G1 | 电流互感器（电流比：600/1 A) |
