• 符合国家标准 GB14287.1-2014《电气火灾监控设备》
• 全中文 Windows 风格菜单操作，清晰直观
• 超大存储空间，可记录 4 种不同类型历史记录各 3,000 条
• 可设定预警功能，预警值可设为报警值的 50%-80%
• 支持输出联动延时启动及回归功能，在延时期间，若所测参数回归到报警值的 90% 以下，计时器归零，开关动作命令取消
• 控制器带有 1 路报警输出继电器 (220 VAC，3 A)
• 单台控制器容量 1,016 点（4 回路卡），可实现 8 台控制器组成网络
• 网络总线，建议使用 Φ ≥ 1.5 mm2 的阻燃双绞线，远距离 1,000 米
• 现场部件总线为两总线无极性，建议使用 Φ ≥ 1.0-1.5 mm2 的阻燃双绞线，传输距离远 1,200 米
• 控制器有三种用户级别，分别为 ：1 级用户、2 级用户、3 级用户 ；在不同的用户级别下可进行不同的操作，用户级别由密码保护
• 接线端子均采用可插拔方式，每位端子上均有清晰标识，安装、调试、维修方便，快捷
• 既可以在控制器上现场直接编程，也可通过计算机快速编程
• 现场部件通过编码器现场编址标，方便工程调试

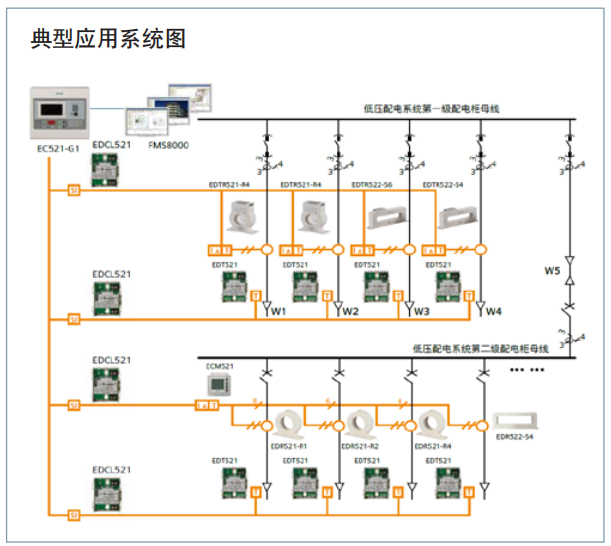

• 与 FMS8000 图形管理装置连接，与西门子消防报警系统形成完整解决方案，接入智慧消防平台
技术参数 | |
安装回路卡数目 | 4 |
安装现场部件数目 | 1,016 |
LCD 显示屏 | 像素 320×240，背光式 |
控制器输出 | 1 路 |
历史记录 | 4×3,000 条 |
备用电池 | (12 VDC / 4 Ah)×2 |
FMS 接口 | RS232 |
输入电压 | 220 VAC, 50 Hz |
电源容量 | 3 A@24 VDC |
外部电源输出 | 0.3 A@24 VDC |
外形尺寸( 单位：mm) | 437×408×197 |
重量( 不含电池) | 10.35 Kg |
电源保险能力 | 1.5 A |
电池保险能力 | 5.0 A |
工作温度 | 0 ~ +40 ºC |
贮存温度 | -10 ~ +50 ºC |
相对湿度 | ≤ 95%（40±2 ºC） |
防护等级 | IP30 |
产品家族 | ||
型号 | 订购部件号 | 产品描述 |

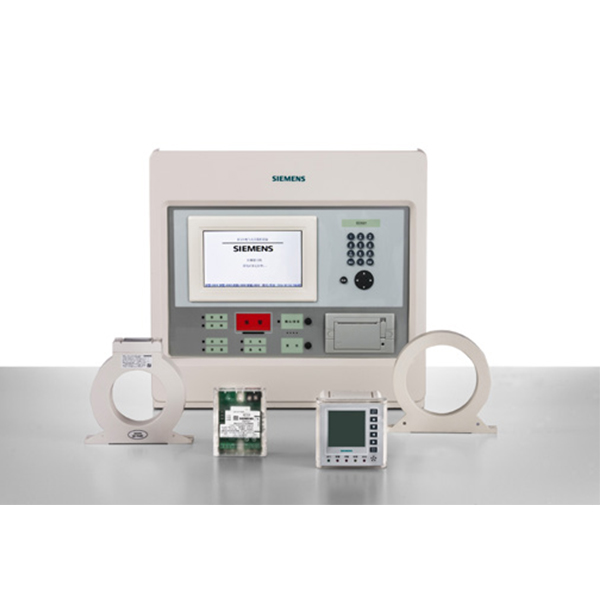

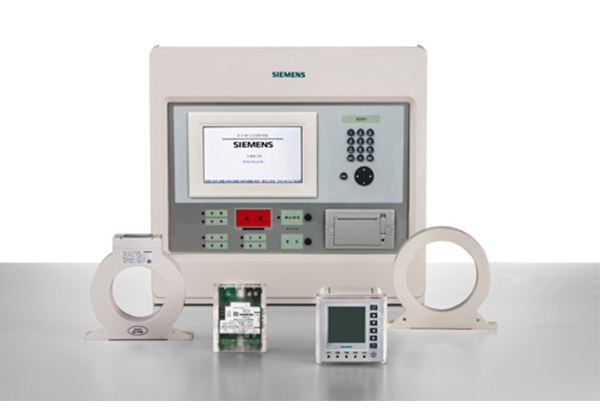

EC521-G1 | 101993371 | 电气火灾监控控制器 |
ECM521-G1 | 101993389 | 组合式电气火灾监控探测器 |
EDR521-R1/R2/R4 | 101719044/5/6 | 剩余电流互感器（电缆） |
EDR522-S4/S6 | 101719048/9 | 剩余电流互感器（铜排） |
EDR522-SA | 101719050 | 剩余电流互感器（铜排） |
EDR523-R1 | 102287219 | 开口式剩余电流互感器 |
EDR523-R2 | 102287220 | 开口式剩余电流互感器 |
EDTR521-R1 | 101993520 | 组合式电气火灾监控探测器（电缆） |
EDTR521-R2/R4 | 101993671/2 | 组合式电气火灾监控探测器（电缆） |
EDTR522-S4/S6 | 101993673/5 | 组合式电气火灾监控探测器（铜排） |
EDTS521/2 | 101719055/6 | 温度传感器 |
EDT521 | 101993421 | |
EDCIO521 | 101993728 | |
EDCL521-G1 | 101993677 | |
ECI5201 | 101719083 | 回路卡 |
EHC5201 | 101743193 | 编码器 |
FP2015-A1 | 101993729 | 电源 |
