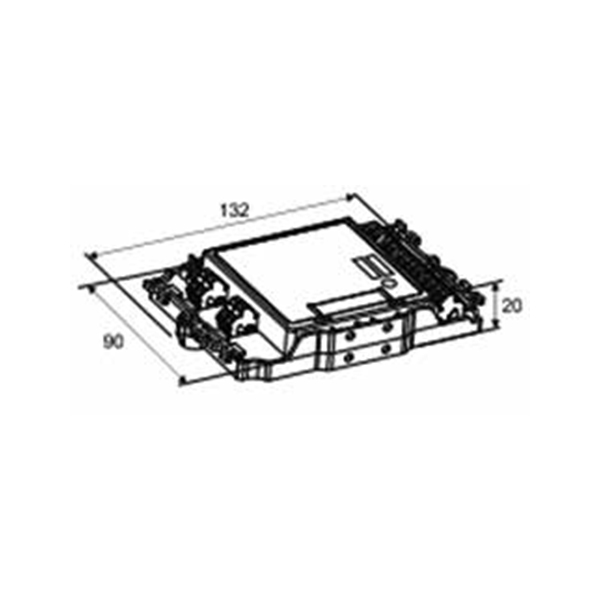

中继模块
FDCI223-CN中继模块产品简介
• 提供一个输入，可监视输入线路的短路和开路状态（需连接配送的终端电阻）
• 符合 EN54-17 标准隔离功能要求
• 符合国家标准 GB16806-2006 《消防联动控制系统》
• 微处理器控制信号评估
• 通过编程可独立连接非编址探测器（含防爆探测器）等非编址设备
• 通过 SB3 齐纳二极管隔离栅，可连接本质安全型探测器（防爆区类型 1），并须配接防爆终端电阻 EOL22（Ex）（须单独订购）
• LED 指示模块工作状态
• 内置防潮防护涂层，提供高度防潮和抗腐蚀性能
• 通电自适应编址，无需手动拨码会预设编址，免除人为差错
• 极高的抗电磁干扰性能
• 与控制器采用两线制总线连接，支持环路、支路和分支等多种方式
• 使用环保型可回收材料
FDCI223-CN中继模块产品简介
• 提供一个输入，可监视输入线路的短路和开路状态（需连接配送的终端电阻）
• 符合 EN54-17 标准隔离功能要求
• 符合国家标准 GB16806-2006 《消防联动控制系统》
• 微处理器控制信号评估
• 通过编程可独立连接非编址探测器（含防爆探测器）等非编址设备
• 通过 SB3 齐纳二极管隔离栅，可连接本质安全型探测器（防爆区类型 1），并须配接防爆终端电阻 EOL22（Ex）（须单独订购）
• LED 指示模块工作状态
• 内置短路隔离器，隔离回路中的故障线路部分
• 内置防潮防护涂层，提供高度防潮和抗腐蚀性能
• 通电自适应编址，无需手动拨码会预设编址，免除人为差错
• 极高的抗电磁干扰性能
• 与控制器采用两线制总线连接，支持环路、支路和分支等多种方式
• 使用环保型可回收材料
注意 ：受模块外接 24VDC 触点的容量限制，禁止在模块外接24VDC 接线端子处直接跨接外接 24VDC 电源线。所有外接24VDC 电源的跨接，必须在外部端子排完成。
可兼容的探测器类型（次级侧）
型号 | 每条回路zui多可接的探测器数量 |
HI510/OP520 | 32 |
DO1101A-Ex/ DT1101A-Ex | 25 |
DF1101-Ex | 5 |
FDL241-9-CN/DF1192 | 1 |
FDO181C/FDT181C | 32 |
技术数据
C-NET 回路工作电压 | DC 12 ~ 33 V |
C-NET 回路工作电流 | 静态电流：0.45 mA |
报警电流：0.9 mA | 2 A @ 24V dc |
扩展电源 | -25 ~ +70 ºC |
输入参数 | DC 18 ~ 32 V @ 0.15 A |
终端元件 | EOL 或 EOL22(ex) |
工作温度 | -10 ~ +50 ºC |
存储温度 | -0 ~ +70 ºC |
相对湿度 | ≤95% rel. |
通讯协议 | C-NET |
负载因子 | 3 |
接线端子 | 0.2 ~ 2.5 mm² |
颜色 盒盖 | 透明材料 |
非编址探测器回路线路阻抗 | < 150 Ω (双线) |
重量 | 0.101Kg (含EOL) |
订购编号 | 101341915 |
可选配件
型号 | 订购编号 | |
保护盒 | 100757141 | |
SB3 | 100208657 | |
防爆型非编址线路终端元件 | EOL22 (EX) | 100211529 |
