气体灭火控制器

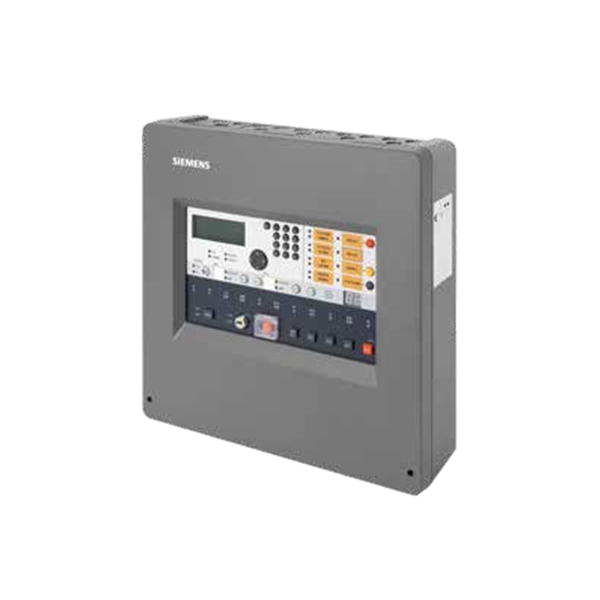

XC720火灾报警及气体灭火控制器产品简介
• LCD 液晶显示，操作简单、清晰直观、方便查询。
• 超大存储空间，zui多可记录 12000 条历史记录，其中火警记录 2000 条 ；运行中发生的事件和操作可全部记入历史记录中。
• 控制器带有两路声光控制电路（1A@DC24V）。
• 控制器带有 7 路可编程输入和 11 路可编程输出。
• 控制器带有 2 通道联动输入 / 输出。（每通道输出 ：40mA@DC24V）。
• 控制器带有 2 路 RS485 通讯接口，可根据需要配置第三方通信接口和子系统接口。
• 单台控制器zui大可接 126 个现场设备。
• 控制器有三种用户级别，在不同的用户级别下可进行不同的操作，用户级别由密码保护。
• 超长待机时间，在主电缺失时可自动进入备电状态。
• 两位数码管显示延时时间，醒目直观。
• 端子均有清晰标识，安装、调试、维修方便，快捷。
• 控制器采用高性能工业级 CPU 平台，保证了控制器的快速响应和超强的逻辑处理能力。
• 控制器回路采用西门子全球统一总线技术，具有为设备供电和双向通讯的功能，稳定可靠 ；回路可配置为环路或支路方式，应用灵活。
• 内置运行数据存储单元（ODSU）。
• 符合国家标准 GB 4717-2024《火灾报警控制器》。
• 符合国家标准 GB 16806-2006《消防联动控制系统》。
XC720火灾报警及气体灭火控制器产品简介
• LCD 液晶显示，操作简单、清晰直观、方便查询。
• 超大存储空间，zui多可记录 12000 条历史记录，其中火警记录 2000 条 ；运行中发生的事件和操作可全部记入历史记录中。
• 控制器带有两路声光控制电路（1A@DC24V）。
• 控制器带有 7 路可编程输入和 11 路可编程输出。
• 控制器带有 2 通道联动输入 / 输出。（每通道输出 ：40mA@DC24V）。
• 控制器带有 2 路 RS485 通讯接口，可根据需要配置第三方通信接口和子系统接口。
• 单台控制器zui大可接 126 个现场设备。
• 控制器有三种用户级别，在不同的用户级别下可进行不同的操作，用户级别由密码保护。
• 超长待机时间，在主电缺失时可自动进入备电状态。
• 两位数码管显示延时时间，醒目直观。
• 端子均有清晰标识，安装、调试、维修方便，快捷。
• 控制器采用高性能工业级 CPU 平台，保证了控制器的快速响应和超强的逻辑处理能力。
• 控制器回路采用西门子全球统一总线技术，具有为设备供电和双向通讯的功能，稳定可靠 ；回路可配置为环路或支路方式，应用灵活。
• 内置运行数据存储单元（ODSU）。
• 符合国家标准 GB 4717-2024《火灾报警控制器》。
• 符合国家标准 GB 16806-2006《消防联动控制系统》。
性能参数
项目 | 参数 |
工作电压 | AC 220V 50/60Hz |
功耗 监视 | 20W 满载 ：138W |
探测回路卡zui大数量 | 1 |
探测回路现场部件zui大数量 | 126 |
探测回路现场部件 总线传输距离 | 环路可达 2500 米，支路可达 1500 米。建议使用 Ø ≥ 1.0 mm2 的 阻燃双绞线( 现场部件总线传输距离基于现场部件的数量和类型而确定 ) |
可编程输入共 7 路 ( zui大线路电阻 ：40 Ω) ： - 主板输入数量 - 扩展卡输入数量 | 4 路 3 路 |
| 可编程输出共 11 路 ： - 主板有源输出数量 • 电磁阀输出 • 喷洒指示灯输出 • 声光控制 1 ( 灭火声光输出 ) • 声光控制 2 ( 声光输出 ) • 灭火输出 ( 可配置 ) - 主板干接点输出数量 - 扩展卡干接点输出数量 | 共 5 路，总输出 3.5A @ 24VDC 2.0A @ DC 24V 1.0A @ DC 24V 1.0A @ DC 24V 1.0A @ DC 24V 1.0A @ DC 24V 共 2 路，每路容量 1.0A 共 4 路，每路容量 1.0A |
| 主板辅助 24VDC 电源输出 | 1.0A @ DC 24V |
| 电源容量 | C 27.5V |
| 尺寸 | 440×439×115 |
| 重量 (不含电池) | 5 kg |
| 工作温度 | -10 ~ +50 ºC |
| 存储温度 | -10 ~ +50 ºC |
| 相对湿度 | ≤95% (40±2 ºC) |
| 防护等级 | IP30 |
| 环境要求 | 室内 |
订购编号 | XC7201 105063473 XC7202 105063472 XC7201(H) 105065020 XC7202(H) 105065031 |
兼容设备目录
项目 | 产品型号 | 产品名称 |
1. | OP720-CN | 点型光电感烟火灾探测器 |
2. | OP722-CN | 点型光电感烟火灾探测器 |
3. | HI720-CN | 点型感温火灾探测器 |
4. | OH720-CN | 点型复合感烟感温探测器 |
5. | FDM230-CN | |
6. | FDCL221-CN | |
7. | FDCL221-Ex-CN | 安全栅（Ex） |
8. | OP722-Ex-CN | 点型光电感烟火灾探测器 |
9. | HI722-Ex-CN | 点型感温火灾探测器 |

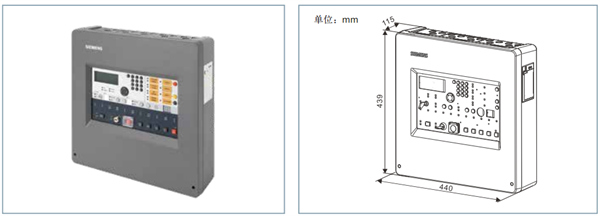

外形尺寸
内部结构
项目 | 描述 |
1. | 机箱前面板 |
2. | 操作单元 |
3. | 回路卡 |
4. | 扩展 I/O 卡 |
5. | 电池固定支架 |
6. | 电池 |
7. | 运行数据存储单元（ODSU） |
8. | |
9. | 电源 |
10. | 接地片 |
11. | 机箱后面板 |
12. |
系统结构

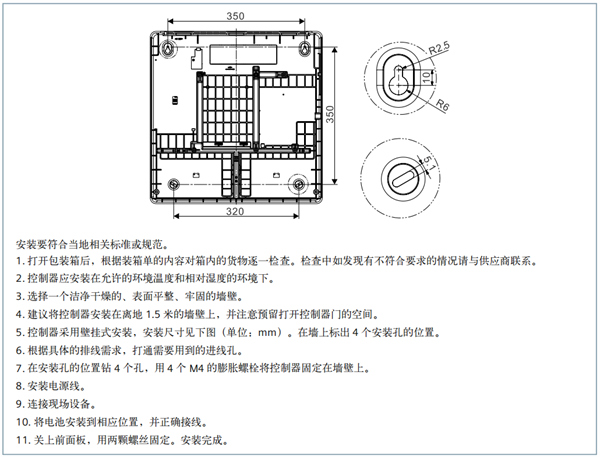

安装
